Säleikkö Muovinen muotti

Transitin uuden mallin säleikön muovimuotti valmistui niin menestyksekkäästi, että työkalusuunnittelu palkittiin taideteoksen sieluna. Se tarjoaa paitsi säleikkömuottirakenteen ja BOM:n, jonka mukaan voimme hankkia muottikomponentteja, myös datatukea, jonka perusteella säleikön muovaustyökalu toimii hyvin CAE-simulaatioanalyysin avulla. 2D- ja 3D-suunnitellut CAD-tiedot tuodaan komponenttien työstöön ja muottien kokoonpanon viitteeksi.

Suunnittelu muuttaa konseptit piirroksiksi, kun taas valmistus muuntaa piirustukset tuotteiksi. Työkalujen suunnittelussa kuitenkin halutaan tehdä Lego-rakennus, jota kun yrität asettaa konseptiksesi, analysoi menettelyä teorialta ja muokkaa analyysiä kokemuksen perusteella, kunnes löydät parhaan tavan ja oikean Lego-palon jokaiseen osaan. Yleisin ja tehokas tapa oppia muottisuunnittelua on jäljitellä sitä oppia mestareista, eläkeläisten kokemuksista, vierailla työpajoissa ja näyttelyissä, koulutuksissa, kirjoissa ja elokuvissa.

Työkalujen suunnittelijoilla voi siis olla neljä tasoa:

Tavallinen{0}}vain matkimiseen.

Hyvä{0}}standardien ja kokemusten noudattaminen.

Erinomaista--vierailla muottipajoissa usein ja tehdä muistiinpanoja erittäin tarkoista yksityiskohdista ja ajatella

Huippuluokkaa--ei vain se, mitä "hyvällä" ja "erinomaisella" on, vaan enemmän lahjoja ja intohimoja.

Oppiminen ei koskaan saavuta loppua ja kuinka tulla mestariksi aloittelijasta? Voit kasvaa seuraavien kysymysten avulla, kuten alla on kerrottu:

1\ Voitko tehdä luonnoksen vapaalla kädellä?

2\ Luetko kirjoja muottityökaluista?

3\ Hyväksytkö koneistusprosessin ja -prosessin?

4\ Hyväksytkö koneistuslaitteet?

5\ Tunnetko työkalujen asennuksen ja lyönnin sekä huollon?

6\ Voitko kertoa jokaisen muottikomponentin toiminnot heti?

7\ Kuinka täyttää toleranssi?

8\ Oletko koskaan hankkinut kokemusta vanhemmilta suunnittelijoilta harjoitusten aikana?

9\ Oletko koskaan tehnyt tallenteita ja analyyseja ongelmatapauksia varten?

Täällä haluamme jakaa kokemuksia säleikön muovimuottien suunnittelusta opiskelijoille tai työkaluvalmistajille.

Kuinka ohjata hitsauslinjoja jäähdyttimen säleikkötyökalun suunnittelulla?

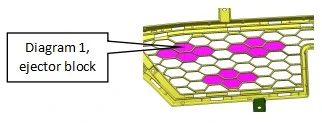

Ensinnäkin muottivirtauksen mukaan alueellisesti asettaa poistolohkon muotoa seuraavan, mikä parantaa tuuletusta, kuten kaavio 1;

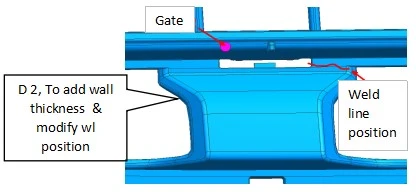

Toiseksi porttien muokkaaminen ja tuotteen seinämän paksuuden lisääminen osittain siten, että hitsauslinjat paikantavat ei-ensisijaisen katselualueen asennuksen jälkeen, kuten kuvassa 2.

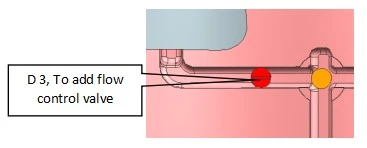

Kolmanneksi virtauksen säätöventtiilin asettaminen säleikön ruiskumuotin juoksukanavaan, kuten kaavio 3.

Neljänneksi, käyttää osittain lämmitystä hitsauksen laadun parantamiseksi.

Viidenneksi ilmahanan lisääminen hitsauslinjojen alueille, kuten kuvassa 4

Tietenkin nämä vinkit tulisi ottaa suhteellisen asianmukaisesti eri osien kokoonpanoissa.
